进料粒度≤20-≤25mm
生产能力0.65-615t/h
水泥，硅酸盐制品，新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业。
适用物料石英石、铁矿石、石灰石、钢渣、钾长石、铝渣、碳化硅、氧化铝等。

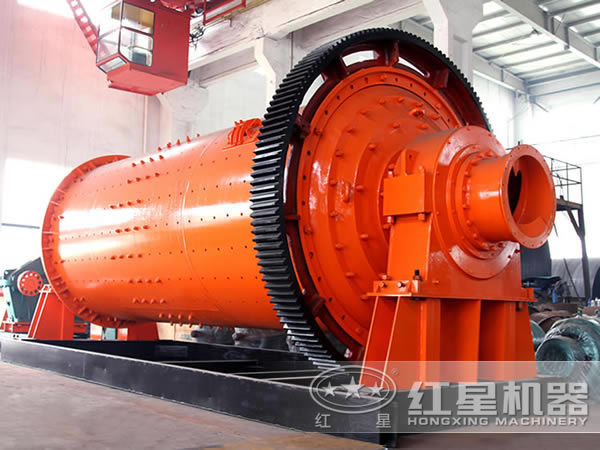

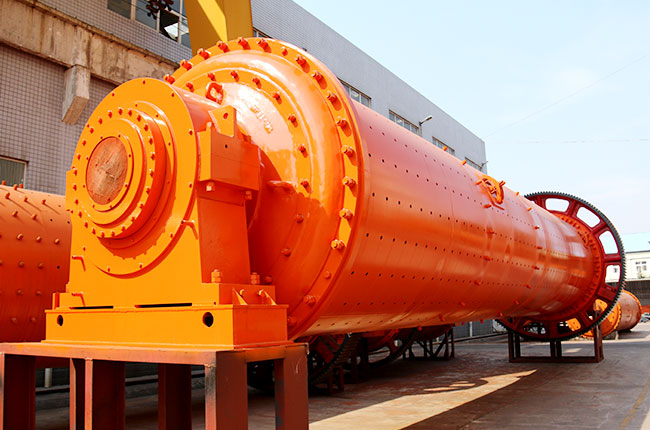

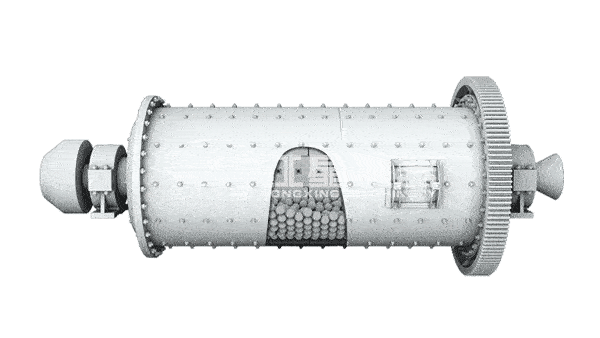

格子型球磨机与溢流型磨机主要由筒体、给矿器、排矿器、传动装置、轴承和润滑系统等六个部分组成，格子型球磨机中磨细的物料随矿浆通过隔板上的排矿小孔排出，排料端的矿浆面低于中间轴颈的矿浆流出面，属于低水平、强制排矿。
格子型磨矿机的排矿端有一格子板，格子板上面有许多小孔，以便排出矿浆，并且格子型球磨机的格子板具有“隔离”作用，介质球的冲击作用会明显增强，对物料的破碎作用会显得更强，达到非常高的磨矿效果。
格子型球磨机有着特别的格子板和扇形室内，从而可以实现低水平的强迫式排矿，意思就是在排矿过程中已经合格的粒子能够及时的排出，不会在球磨机中停留太久影响其他物料的粉磨，因此过粉现象很少出现，磨矿速度快，效率高。
格子型球磨机的主轴承采用的是大直径双列调心棍子轴承，这种轴承摩擦少，并且能耗低，它避免了一些老式滑动轴承的缺点，使得球磨机更容易启动。
与市场上的高锰钢衬板相比，中合金双介质淬火中合金钢球磨机衬板表现出了的性价比，能适应各种矿山岩石的湿磨、干磨、混合磨等。
中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性。
配件采用变位齿轮，可以消除根切现象，使抗弯强度较弱的齿轮得到较大的加强，使轮齿的抗弯强度提高一倍以上。
| 规格型号 |
进料粒度 (mm) |
产量 (t/h) |
| Ф900×1800 | <20 | 0.65-2 |
| Ф900×3000 | <20 | 1.1-3.5 |
| Ф1200×2400 | <25 | 1.5-4.8 |
| Ф1200×3000 | <25 | 1.6-5 |
| Ф1200×4500 | <25 | 1.6-5.8 |
| Ф1500×3000 | <25 | 2-5 |
| Ф1500×4500 | <25 | 3-6 |
| Ф1500×5700 | <25 | 3.5-6 |
| Ф1830×3000 | <25 | 4-10 |
| Ф1830×4500 | <25 | 4.5-12 |
| Ф1830×6400 | <25 | 6.5-15 |
| Ф1830×7000 | <25 | 7.5-17 |
| Ф2100×3000 | <25 | 6.5-36 |
| Ф2100×4500 | <25 | 8-43 |
| Ф2100×7000 | <25 | 12-48 |
| Ф2200×4500 | <25 | 9-45 |
| Ф2200×6500 | <25 | 14-26 |
| Ф2200×7000 | <25 | 15-28 |
| Ф2200×7500 | <25 | 15-30 |
| Ф2400×3000 | <25 | 7-50 |
| Ф2400×4500 | <25 | 8.5-60 |
| Ф2700×4000 | <25 | 22-80 |
| Ф2700×4500 | <25 | 26-90 |
| Ф3200×4500 | <25 | 按工艺条件定 |
| Ф3600×4500 | <25 | 按工艺条件定 |
| Ф3600×6000 | <25 | 按工艺条件定 |
| Ф3600×8500 | <25 | 45.8-256 |
| Ф4000×5000 | <25 | 45-208 |
| Ф4000×6000 | <25 | 65-248 |
| Ф4000×6700 | <25 | 75-252 |
| Ф4500×6400 | <25 | 84-306 |
| Ф5030×6400 | <25 | 98-386 |
| Ф5030×8300 | <25 | 118-500 |
| Ф5500×8500 | <25 | 148-615 |
