水槽长度：≤3000-14300mm
螺旋直径：300-3000mm
应用领域：选矿厂中与球磨机配成闭路循环程分程分流矿沙；重力选矿厂中来分级矿砂和细泥；金属选矿流程中对矿浆进行粒度分级；洗矿作业中的脱泥、脱水等。
适用物料：矿沙、细泥、矿砂等。
- 拨打电话立享优惠报价：
- 0371-666 99999
- 60s人工响应
- 免费提供设计方案
- 就近安排参观客户现场
水槽长度：≤3000-14300mm
螺旋直径：300-3000mm
应用领域：选矿厂中与球磨机配成闭路循环程分程分流矿沙；重力选矿厂中来分级矿砂和细泥；金属选矿流程中对矿浆进行粒度分级；洗矿作业中的脱泥、脱水等。
适用物料：矿沙、细泥、矿砂等。

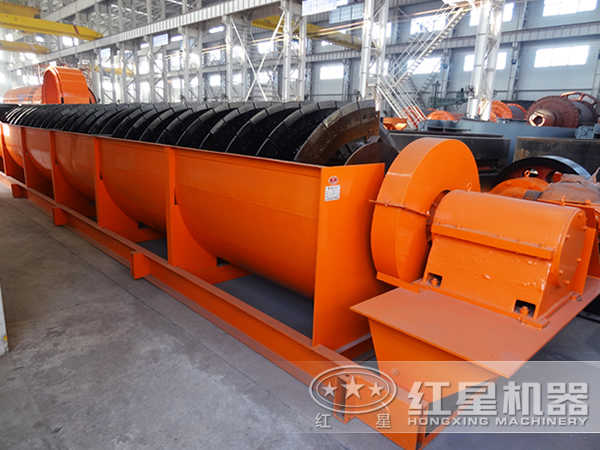

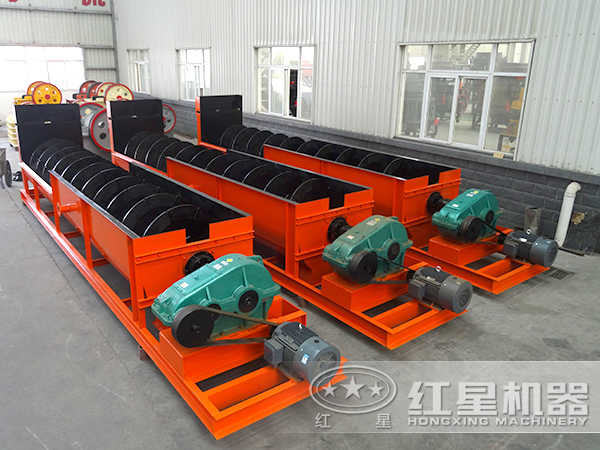

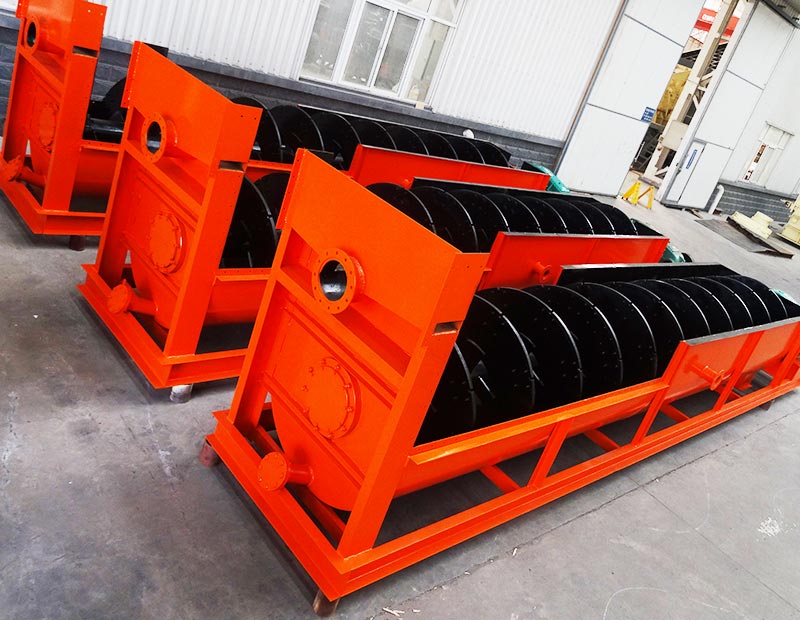

沉没式螺旋分级机溢流端的螺旋叶片全部浸入溢流面以下，主要适用于溢流粒度为0.15～0.07mm的矿石分级。沉没式螺旋分级机分为沉没式单螺旋分级机和沉没式双螺旋分级机，用户可根据自身实际需求进行选购！
操作方便、灵活
沉降面积大、分级池深
处理量大
分级精度高
操作方便、灵活
螺旋轴的入水头、轴头采用生铁套，操作可靠；石粉质量易于控制，0.00--0.75mm石粉含量在2%-15%之间可调。
沉降面积大、分级池深
沉没式螺旋分级机溢流端的螺旋叶片有4-5圈全部沉没在矿浆中，沉降区的面积大，分级池深，螺旋转动对矿浆面的影响较小。
处理量大
槽内分级面积的大小是影响分级机处理量和分级粒度的决定性因素，因此我公司通过增大槽的宽度，提高溢流堰高度度，提高分级面积以提高设备处理量。
分级精度高
在条件相同的情况下，随着导流叶片倾斜角度的增大，分级精度指数呈现降低的趋势，叶片的倾斜角度应在85°-90°之间时的分级效率。
沉没式螺旋分级机是借助于固体粒大小不同、比重不同，因而在液体中的沉降速度不同的原理，细矿粒浮游在水中成溢流出，粗矿粒沉于槽底，由螺旋推向上部排出，来进行机械分级的一种分级设备。通过螺旋低速转动，对矿浆起搅拌作用使细颗粒悬浮到上面，流到溢流堰处溢出，粗颗粒沉到槽底，由螺旋输送到排料口作为返砂排出。

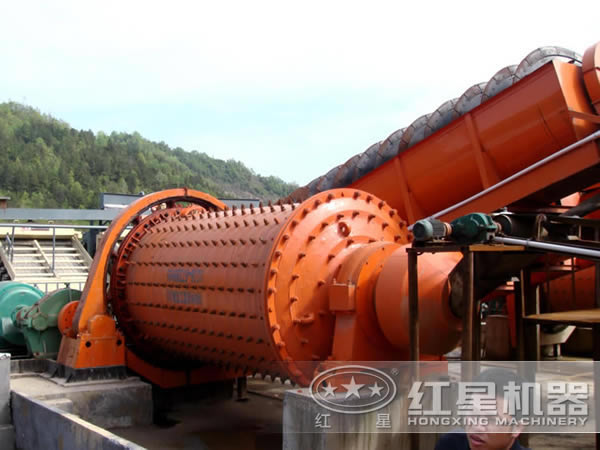

沉没式螺旋分级机生产线现场
| 型号 |
螺旋直径(mm) |
水槽长度(mm) |
螺旋转速(r/min) |
处理量（t/d） |
电动机功率（kw） |
外形尺寸（mm≤） |
总重（t） |
||||
| 按返砂 |
按溢流 |
传动用 |
升降用 |
长 |
宽 |
高 |
|||||
| FG-3 |
300 |
3000 |
12-30 |
80-150 |
20 |
1.1 |
---- |
3850 |
490 |
1140 |
0.7 |
| FG-5 |
500 |
4500 |
8-12.5 |
135-210 |
32 |
1.1 |
---- |
5430 |
680 |
1480 |
1.9 |
| FG-7 |
750 |
5500 |
6-10 |
340-570 |
65 |
3 |
---- |
6720 |
980 |
1820 |
3.1 |
| FG-10 |
1000 |
6500 |
5-8 |
675-1080 |
110 |
5.5 |
---- |
7590 |
1240 |
2380 |
4.9 |
| FC-10 |
8400 |
675-1080 |
85 |
7.5 |
---- |
9600 |
1240 |
2680 |
6.2 |
||
| FG-12 |
1200 |
6500 |
4-6 |
1170-1870 |
155 |
7.5 |
2.2 |
8180 |
1570 |
3110 |
8.5 |
| FC-12 |
8400 |
1170-1870 |
120 |
7.5 |
2.2 |
10370 |
1540 |
3920 |
11.0 |
||
| 2FG-12 |
6500 |
2340-3740 |
310 |
15 |
4.4 |
8230 |
2790 |
3110 |
15.8 |
||
| 2FC-12 |
8400 |
2340-3740 |
240 |
15 |
4.4 |
10370 |
2790 |
3920 |
17.6 |
||
| FG-15 |
1500 |
8300 |
4-6 |
1830-2740 |
235 |
7.5 |
2.2 |
10410 |
1880 |
4080 |
12.5 |
| FC-15 |
10500 |
1830-2740 |
185 |
7.5 |
2.2 |
12670 |
1820 |
4890 |
16.8 |
||
| 2FG-15 |
8300 |
2280-5480 |
470 |
15 |
4.4 |
10410 |
3390 |
4080 |
22.1 |
||
| 2FC-15 |
10500 |
2280-5480 |
370 |
15 |
4.4 |
12670 |
3370 |
4890 |
30.7 |
||
| FG-20 |
2000 |
8400 |
3.6-5.5 |
3290-5940 |
400 |
11-15 |
3 |
10790 |
2530 |
4490 |
20.5 |
| FC-20 |
12900 |
3210-5940 |
320 |
11-15 |
3 |
15610 |
2530 |
5340 |
28.5 |
||
| 2FG-20 |
8400 |
7780-11880 |
800 |
22-30 |
6 |
11000 |
4600 |
4490 |
35.5 |
||
| 2FC-20 |
12900 |
7780-11880 |
640 |
22-30 |
6 |
15760 |
4600 |
5640 |
48.7 |
||
| FG-24 |
2400 |
9130 |
3.67 |
6800 |
580 |
15 |
3 |
11650 |
2910 |
4970 |
26.8 |
| FC-24 | 14130 | 6800 | 490 | 18.5 | 4 | 16580 | 2930 | 7190 | 41.0 | ||
| 2FG-24 | 9130 | 13600 | 1160 | 30 | 6 | 12710 | 5430 | 5690 | 45.8 | ||
| 2FC-24 | 14130 | 13700 | 910 | 37 | 8 | 17710 | 5430 | 8000 | 67.9 | ||
| 2FG-30 | 3000 | 12500 | 3.2 | 23300 | 1785 | 40 | 8 | 16020 | 6640 | 6350 | 73.0 |
| 2FC-30 | 14300 | 23300 | 1410 | ---- | ---- | 17091 | ---- | 8680 | 84.8 | ||
